A3716

On-line monitorovací systém

A3716 16-channel online monitoring system

A3716 je výkonný on-line monitorovací a diagnostický systém určený pro zvýšení spolehlivosti provozu strojů. Systém A3716 může pracovat jako samostatný monitorovací systém nebo může sloužit jako nadstavba nad stávajícím ochranným (protection) systémem. Systém A3716 lze také použít jako výkonný vícekanálový analyzátor. Každý modul A3716 obsahuje 16 AC, 16 DC kanálů a 4 TACHO vstupy. Všechny kanály jsou měřeny simultánně. Jednotlivé moduly A3716 lze jednoduše stavebnicově skládat a vytvářet tak mnohakanálové systémy.

Celá správa a nastavení online systému probíhá v softwaru DDS. Nastavení ještě nikdy nebylo jednodušší. Je třeba pouze vytvořit strom strojů, měřících bodů a požadovaných měření. Poté stačí stisknout tlačítko START a měření probíhá automaticky.

A3716 16-channel online monitoring system

Hlavní funkce

  • 16 kanálů AC
  • 16 kanálů DC
  • 4 nezávislé TACHO vstupy
  • 16 BNC výstupů pro měření vstupních signálů
  • 16 reléových výstupů
  • 16 výstupních proudových smyček 4-20 mA

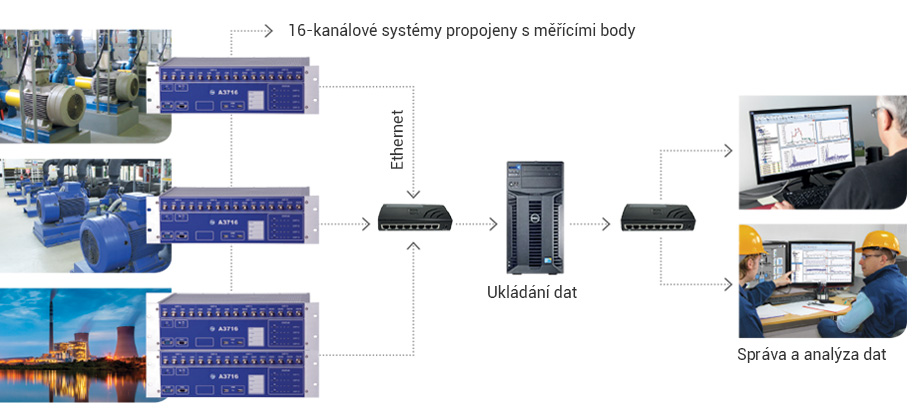

Schéme zapojení jednotek A3716

A3716 application scheme

Technické specifikace

Vstupy AC:
16 AC, ICP® napájení ZAP/VYP
vstupní impedance 100kΩ
jednoduchá a dvojitá integrace
high pass filtr 1 Hz - 12 800 Hz
low pass filtr 25 Hz - 25 600 Hz
Vstupy DC:
16 DC pro procesní veličiny
vstupní impedance 100 kΩ (VDC), 250 Ω (mADC)
TACHO vstupy:
4 nezávislé TACHO vstupy pro externí trigger
rozsah otáček 0,8 Hz - 1000 Hz
Vstupní rozsah:
AC +/- 12 V špička-špička
DC +/- 24 V nebo 4 - 20 mA
TACHO +10V
AD převodník:
24 bit, 64 bitů zpracování signálu
nevyžaduje AutoGain
Dynamický rozsah S/N:
120 dB
Frekvenční rozsah:
max. 25,6 kHz (16 Ch, 65,5 kHz vzorkování)
Způsob vzorkování:
plně synchronní pro 16 kanálů
FFT rozlišení:
Min. 100 čar
Max. 25 600 čar
Procesor:
Intel Core2 - 2.5 GHz
RAM:
4 GB
HDD:
SSD 128GB
Zpracování dat:
Širokopásmové hodnoty
Časové signály
FFT v reálném čase
DEMOD - ENVELOPE analýza
ACMT – analýza pomaloběžných ložisek
Řadová analýza
Uživatelská definice pásem
Měření otáček
Měření DC signálů
Orbity
Rekordér signálu:
64 kHz vzorkovací frekvence
4 Ch – spotřeba paměti 3 GB/hod
4 Ch celková doba nahrávání
Triger (spouštění):
manuální, TACHO, externí (napětí)
Komunikace:
Ethernet 1GB RJ45
Provozní teplota:
-10˚C až +50˚C
Napájení:
AC 110 - 240 V, 45 - 65 Hz
Skříň:
19´´hliníkový rack
Rozměry a váha (2U):
430 x 360 x 90 mm
4,7 kg
Rozměry a váha (3U):
430 x 360 x 135 mm
6,2 kg

Informační listy a manuály

Manual A3716 online manual

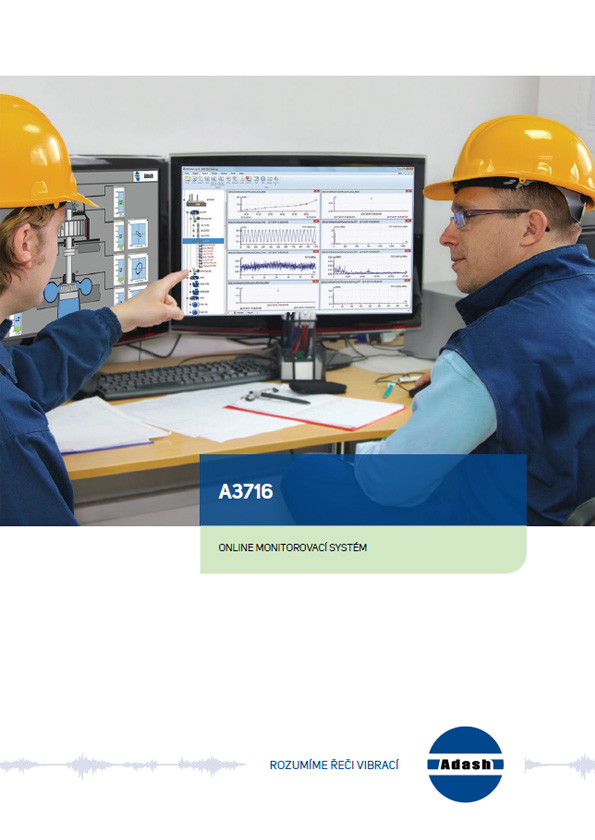

Leták

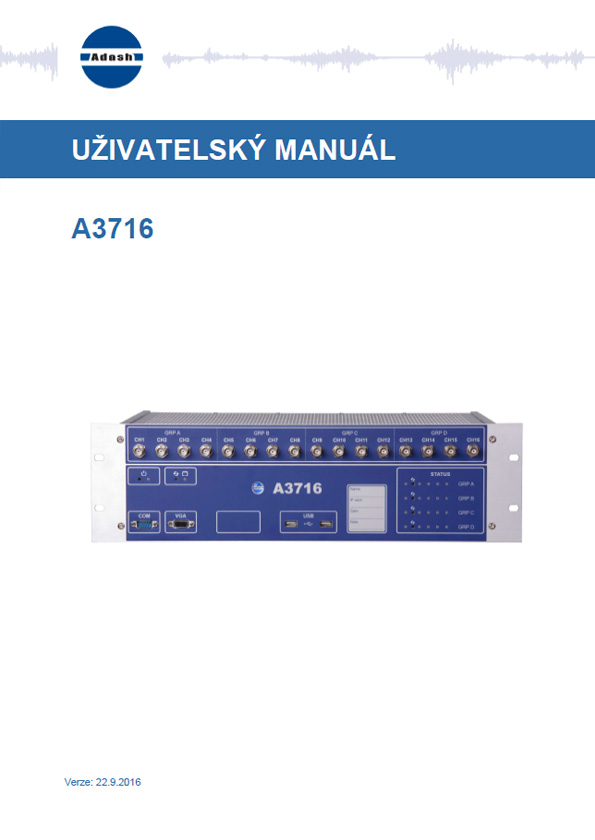

Manual A3716 online manual
