A4900 Vibrio M Ex

Pochůzkový přístroj v jiskrově bezpečné verzi

A4900 Vibrio Ex Vibration meter

Přístroj Vibrio M je nyní dostupný také v jiskrově bezpečné verzi. Umožňuje provádět všechna základní vibrodiagnostická měření, tzn. měření stavu ložisek, mazání a mechanických poruch strojů. Přístroj A4900 Vibrio M Ex je vybaven pamětí 4MB pro ukládání dat. Přístroj je určen jak pro pochůzková, tak pro mimo pochůzková měření. Profesionální software DDS pro Vibrio M Ex je volně stažitelný z internetových stránek firmy Adash.

Přístroj A4900 Vibrio M Ex je vybaven unikátním expertním systémem pro automatickou detekci poruch strojů, vyvinutým firmou Adash.

A4900 Vibrio Ex Vibration meter

Hlavní funkce

  • všechna základní vibrodiagnostická měření: Širokopásmové hodnoty, Časový signál, Frekvenční pásma, FFT Spektrum, Pochůzka
  • paměť 4 MB pro ukládání dat
  • umožňuje zjistit nevyváženost, mechanické uvolnění, nesouosost a vadné ložisko
  • zahrnuje normu ISO 10816-3
  • 8 hodin provozu
  • pomáhá určit stav ložisek (také pomaloběžných)

Ex certifikace: II 2 G Ex ib IIC T4 Gb

II
určeno pro povrchová pracoviště
2
zóna 1
G
výbušná atmosféra je tvořena směsí
vzduchu s plyny, parami nebo mlhami
Ex ib
ochrana jiskrovou bezpečností
dle EN 60079-11
IIC
atmosféra s výskytem vodíku, acetylenu
apod. a plynů ze skupin IIA a IIB
T4
max. povrchová teplota zařízení 135 °C
(při poruše)
Gb
doplňkové značení dle EPL

Technické specifikace

Vstup:
1 x snímač zrychlení Ex (AC90x nebo AC91x) s napájením ICP®
Vstupní rozsah:
60 g PEAK se standardním snímačem 100 mV/g
(e.g. 600 g PEAK pro snímač 10 mV/g, citlivost snímače je možné zadat do přístroje)
Měřící metody:
rychlost RMS: 10 - 1 000 Hz [mm/s, ips]
rychlost PEAK: 10 - 1 000 Hz [mm/s, ips]
zrychlení RMS: 500 - 16 000 Hz [g]
zrychlení Peak: 500 - 16 000 Hz [g]
časový signál v rychlosti: 1 - 1 000 Hz [mm/s, ips], 2048 vzorků *
spektrum v rychlosti: 1 - 1 000 Hz [mm/s, ips], 800 čar
časový signál zrychlení: 1 - 16 000 Hz [g], 2048 vzorků*
spektrum zrychlení: 1 - 16 000 Hz [g], 800 čar*
zrychlení Demod-Envelope RMS: 500 - 16 000 Hz [g]
zrychlení Demod-Envelope Peak: 500 - 16 000 Hz [g]*
časový signál zrychlení Demod-Envelope: 500 - 16 000 Hz [g], 2048 vzorků
spektrum zrychlení Demod-Envelope: 500 - 16 000 Hz [g], 800 čar, rozsah 400 Hz*
posunutí RMS: 2 - 100 Hz [µm, mil]
posunutí 0-Peak: 2 - 100 Hz [µm, mil]
posunutí Peak-Peak: 2 - 100 Hz [µm, mil]
Další funkce:
poslech vibračního signálu - stetoskop
Paměť:
4 MB pro data
je možno uložit 900 měření spekter (800 čar) nebo 900 měření časového signálu (2048 vzorků)
Ukládání dat (volitelně):
mimo-pochůzková data
pochůzková data se softwarem DDS pro Vibrio M (volně stažitelný)
Rozhraní:
USB 2.0 kompatibilní
Software:
DDS software pro Vibrio M Ex (volně stažitelný)
Displej:
barevný OLED displej 128 x 128 bodů, uhlopříčka 1,5“ (38mm)
Výstup:
1x AC signál 8 Ω / 0,5 W pro externí sluchátka (poslech signálu)
Napájení
2x AA 1,5V baterie (Energizer L91 Ultimate Lithium - 7 hodin provozu)
Provozní teplota:
-20°C až 50°C
Rozměry:
150 x 60 x 35 mm
Váha:
330 g včetně baterií (bez kabelu, snímače, magnetu)
540 g včetně baterií, kabelu, snímače a magnetu
Příslušenství:
snímač vibrací Ex (AC90x nebo AC91X), kroucený kabel pro připojení snímače, magnetická příchytka pro snímač, sluchátka s konektorem 3,5 mm, USB kabel, měřící hrot pro ruční přítlak, transportní kufřík, USB flash disk s manuálem

*dostupné v softwaru DDS pro Vibrio M Ex

Informační listy a manuály

Data sheet vibration meter a4900 Vibrio M Ex

Leták

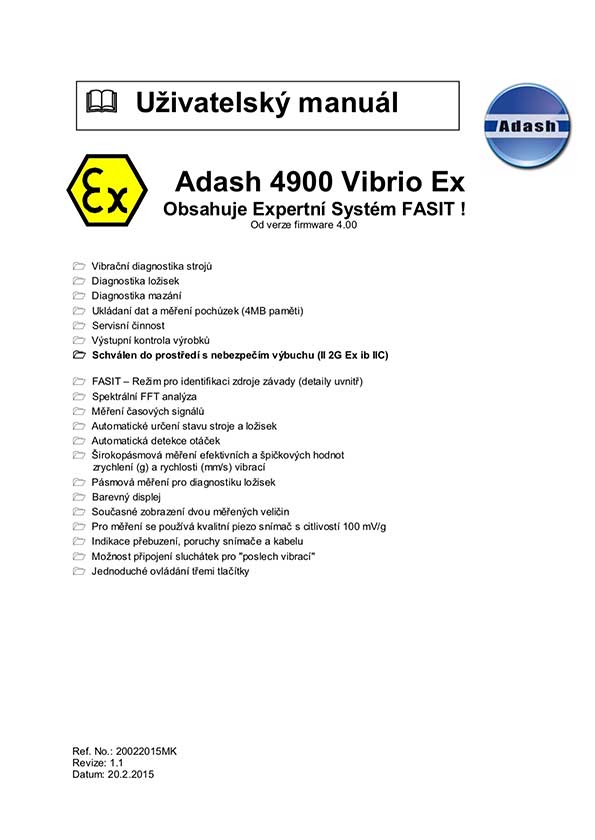

Manual vibration meter a4900 Vibrio
