A3800

Kompaktní on-line monitorovací systém

A3800 Online Monitoring System - Adash

A3800 je kompaktní on-line monitorovací a diagnostický systém určený pro zvýšení spolehlivosti provozu strojů. Kompaktní rozměry jednotky A3800 umožňují její umístění přímo na DIN lištu v rozváděči. Jednotka A3800 má volitelný počet samostatných AC a DC vstupních kanálů, a to v počtu 4, 8, 12 nebo 16. Znamená to, že 4-kanálová konfigurace umožňuje připojit 4 AC a 4 DC kanály. Podle počtu aktívních vstupních kanálů můžeme použít 1-4 nezávislé TACHO vstupy.

Počet aktívních kanálů lze rozšiřovat i dodatečně dokoupením doplňující licence. Každá čtveřice kanálů pak umožňuje plně simultánní měření. Jednotlivé čtveřice vstupních kanálů jsou přepínány mezi sebou pomocí multiplexu. Jednotku A3800 lze také použít jako výkonný vícekanálový analyzátor. Správa a nastavení on-line systému probíhá v softwaru DDS.

A3800 Online Monitoring System - Adash

Hlavní funkce

  • Volitelný počet vstupních kanálů
  • 4 – 16 kanálů AC
  • 4 – 16 kanálů DC
  • 1 – 4 nezávislé TACHO vstupy
  • Adaptivní algoritmus pro sběr dat
  • Kompaktní rozměr, montáž na DIN lištu

Schéma zapojení

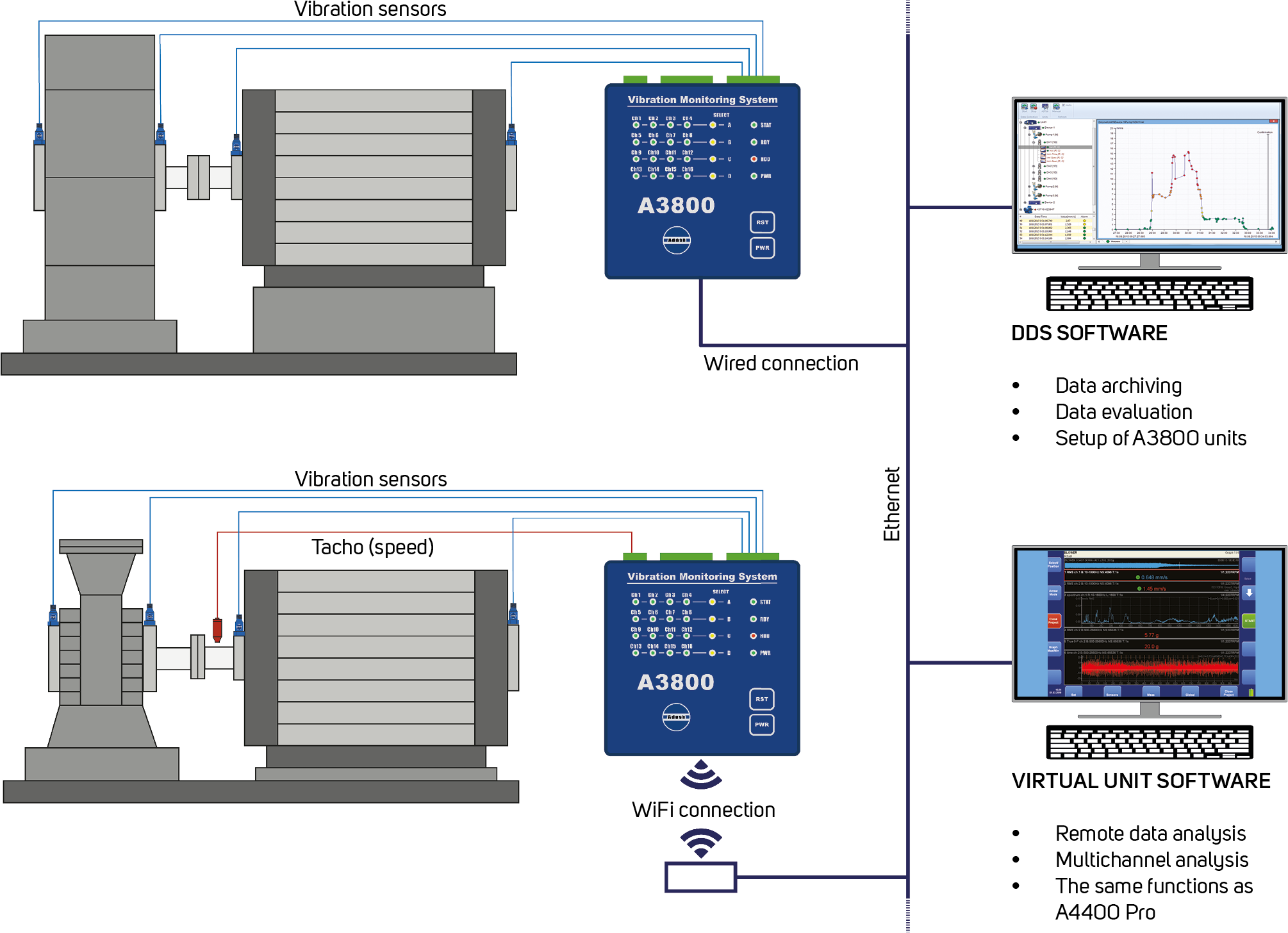

A3800 application scheme

Technické specifikace

Vstupy AC:
4 - 16 AC, ICP® napájení ZAP/VYP
vstupní impedance 100kΩ
jednoduchá a dvojitá integrace
high pass filtr 1 Hz - 12 800 Hz
low pass filtr 25 Hz - 25 600 Hz
Vstupy DC:
4 - 16 DC pro procesní veličiny
vstupní impedance 100 kΩ (VDC), 250 Ω (mADC)
TACHO vstupy:
1 - 4 nezávislé TACHO vstupy pro externí trigger
rozsah otáček 0,8 Hz - 1000 Hz
Vstupní rozsah:
AC +/- 12 V špička-špička
DC +/- 24 V nebo 4 - 20 mA
TACHO +10V
AD převodník:
24 bit, 64 bitů zpracování signálu
nevyžaduje AutoGain
Dynamický rozsah S/N:
120 dB
Frekvenční rozsah:
max. 25,6 kHz (16 Ch, 65,5 kHz vzorkování)
Způsob vzorkování:
plně synchronní pro skupinu 4 kanálů
FFT rozlišení:
Min. 100 čar
Max. 25 600 čar
Procesor:
Intel Atom E3815- 1.46 GHz
RAM:
2 GB
HDD:
SSD 32 GB
Zpracování dat:
Širokopásmové hodnoty
Časové signály
FFT v reálném čase
DEMOD - ENVELOPE analýza
ACMT – analýza pomaloběžných ložisek
Řadová analýza
Uživatelská definice pásem
Měření otáček
Měření DC signálů
Orbity
Rekordér signálu:
64 kHz vzorkovací frekvence
4 Ch – spotřeba paměti 3 GB/hod
4 Ch celková doba nahrávání 10 hodin
Triger (spouštění):
manuální, TACHO, externí (napětí)
Komunikace:
Ethernet 1GB RJ45
Provozní teplota:
-10˚C až +50˚C
Napájení:
DC 12 V
Skříň:
hliníkový box
Rozměry a váha:
117 x 117 x 58 mm (bez konektorů)
800 g

Informační listy a manuály

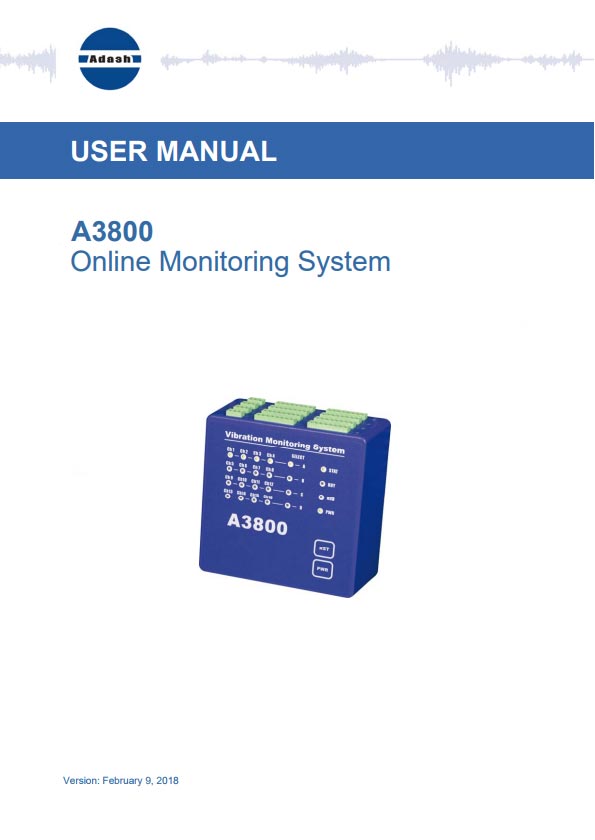

Manual A3800 online manual

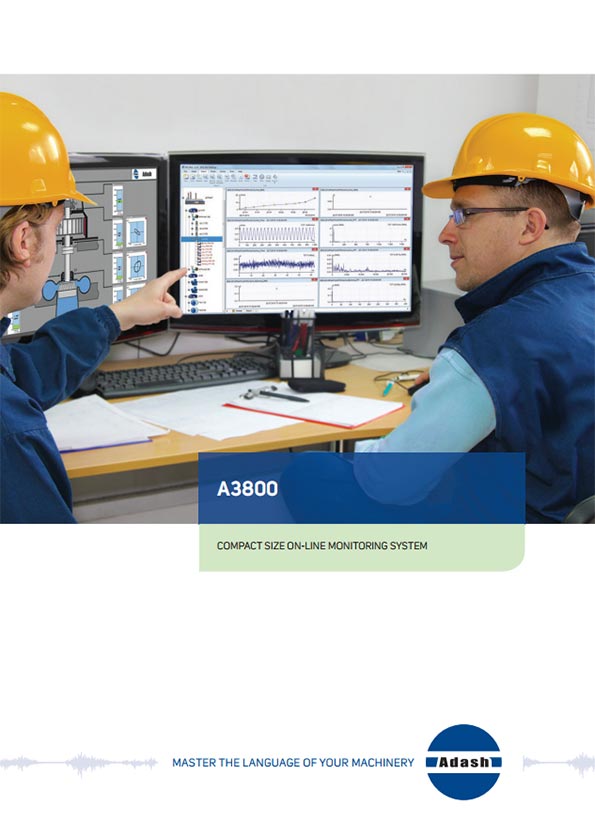

Leták
