A4900 Vibrio M

Vibrometr, analyzátor a sběrač dat

Přístroj A4900 - Vibrio M umožňuje provádět všechna potřebná základní vibrodiagnostická měření, tzn. měření stavu ložisek, mazání a mechanických poruch strojů. Navíc je vybaven bezkontaktním čidlem pro měření teploty a stroboskopem pro měření otáček a optickou kontrolu rotujících částí.

Přístroj A4900 - Vibrio M je vybaven pamětí 4MB pro ukládání dat. Přístroj umožňuje provádět jak pochůzková, tak mimo pochůzková měření. Profesionální software DDS pro Vibrio M je volně stažitelný z internetových stránek firmy Adash.

Přístroj A4900 - Vibrio M je vybaven unikátním expertním systémem pro automatickou detekci poruch strojů, vyvinutým firmou Adash.

Zdarma DDS software
(omezená velikost databáze)

stáhnout

Hlavní funkce

všechna základní vibrodiagnostická měření:
širokopásmové hodnoty, Časový signál, Frekvenční pásma, FFT Spektrum, Pochůzka
paměť 4 MB pro ukládání dat
umožňuje zjistit nevyváženost, mechanické uvolnění, nesouosost a vadné ložisko
zahrnuje normu ISO 10816-3
8 hodin provozu
LED stroboskop
dostupný také v jiskrově bezpečné verzi A4900 Vibrio M Ex

Měřící obrazovky

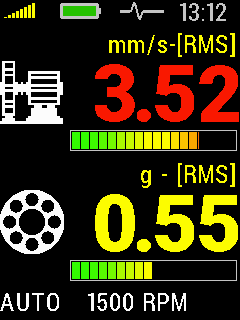

Celkové efektivní hodnoty – RMS

RMS hodnoty vibrací v pásmech:
10 - 1000 Hz v mm/s (ips) 0.5 - 16 kHz v g

Automatická detekce otáček
(otáčky je možno nastavit i manuálně)

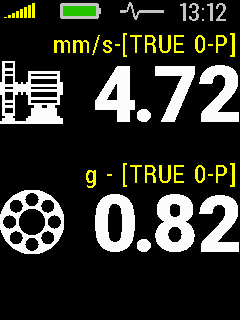

Celkové špičkové hodnoty – PEAK

Špičkové hodnoty vibrací (0-P):
10 - 1000 Hz v mm/s (ips)
0.5 - 16 kHz v g

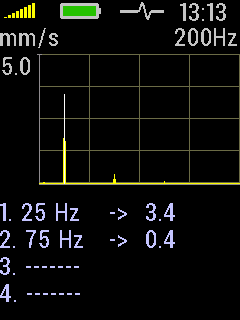

Spektrum

FFT analýza vibrací:
1 - 200 Hz v mm/s (ips) RMS

Zobrazí 3 nejvyšší hodnoty ve spektru.

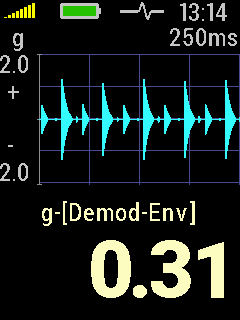

Časový signál

Časový demodulovaný (obálkový) signál:
0.5 - 16 kHz v g

Efektivní hodnota obálkové analýzy

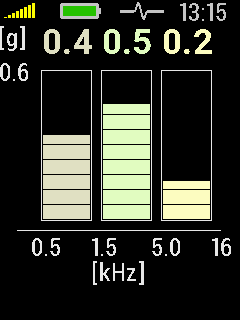

Frekvenční pásma

RMS hodnoty vibrací v pásmech:
0.5 - 1.5 kHz v g
1.5 - 5 kHz v g
5 - 16 kHz v g

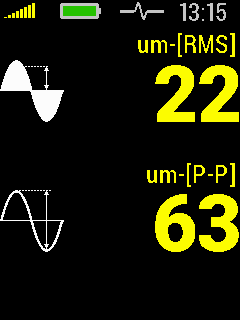

Posunutí

Efektivní a špičková hodnota posunutí:
2 - 100 Hz v μm (mils)

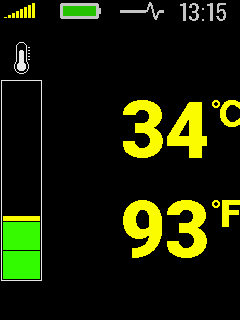

Teplota

Teplota ve stupních Celsia a Fahrenheita

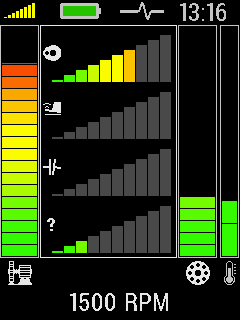

Expertní systém FASIT

Teplota
Detekce nevyváženosti
Detekce mechanického uvolnění
Detekce nesouososti
Stav ložiska
Celkový stav stroje

Technické specifikace

Vstup:: 1 x snímač zrychlení s napájením ICP®

Vstupní rozsah:: 60 g PEAK se standardním snímačem 100 mV/g
(e.g. 600 g PEAK pro snímač 10 mV/g, citlivost snímače je možné zadat do přístroje)

Měřící metody:: rychlost RMS: 10 - 1 000 Hz [mm/s, ips]
rychlost PEAK: 10 - 1 000 Hz [mm/s, ips]
zrychlení RMS: 500 - 16 000 Hz [g]
zrychlení Peak: 500 - 16 000 Hz [g]
časový signál v rychlosti: 1 - 1 000 Hz [mm/s, ips], 2048 vzorků *
spektrum v rychlosti: 1 - 1 000 Hz [mm/s, ips], 800 čar
časový signál zrychlení: 1 - 16 000 Hz [g], 2048 vzorků*
spektrum zrychlení: 1 - 16 000 Hz [g], 800 čar*
zrychlení Demod-Envelope RMS: 500 - 16 000 Hz [g]
zrychlení Demod-Envelope Peak: 500 - 16 000 Hz [g]*
časový signál zrychlení Demod-Envelope: 500 - 16 000 Hz [g], 2048 vzorků
spektrum zrychlení Demod-Envelope: 500 - 16 000 Hz [g], 800 čar, rozsah 400 Hz*
posunutí RMS: 2 - 100 Hz [µm, mil]
posunutí 0-Peak: 2 - 100 Hz [µm, mil]
posunutí Peak-Peak: 2 - 100 Hz [µm, mil]
bezkontaktní měření teploty: 0 - 380°C (32 - 716°F)

Další funkce:: LED stroboskop (0.17-300 Hz, 10 - 18 000 RPM)
LED svítilna
poslech vibračního signálu - stetoskop

Paměť:: 4 MB pro data
je možno uložit 900 měření spekter (800 čar) nebo 900 měření časového signálu (2048 vzorků)

Ukládání dat (volitelně):: mimo-pochůzková data
pochůzková data se softwarem DDS pro Vibrio M (volně stažitelný)

Rozhraní:: USB 2.0 kompatibilní

Software:: volně stažitelná verze softwaru DDS pro Vibrio M
(omezená velikost databáze

Displej:: barevný OLED displej 128 x 128 bodů, uhlopříčka 1,5“ (38mm)

Výstup:: 1x AC signál 8 Ω / 0,5 W pro externí sluchátka (poslech signálu)

Napájení: 2x AA 1,5V baterie (alkalické, NiMH, Lithium - 8 hodin provozu)

Provozní teplota:: -5°C až 55°C

Rozměry:: 150 x 60 x 35 mm

Váha:: 330 g včetně baterií (bez kabelu, snímače, magnetu)
540 g včetně baterií, kabelu, snímače a magnetu

Příslušenství:: snímač vibrací, kroucený kabel pro připojení snímače, magnetická příchytka pro snímač, sluchátka s konektorem 3,5 mm, USB kabel, měřící hrot pro ruční přítlak, transportní kufřík, USB flash disk s manuálem

*dostupné v softwaru DDS pro Vibrio M
