VIRTUAL UNIT
Emulátor prostředí přístroje VA5 Pro
Objevte sílu Adash přístrojů
vyzkoušejte měřící možnosti VA5 Pro na notebooku
Analyzujte v pohodlí
vyhodnoťte naměřená data v kanceláři
Stáhněte si zdarma
a začněte si hrát s vibracemi
Vyzkoušejte možnosti přístroje VA5 Pro
Virtual Unit


NASTAVTE SI VAŠE SAB MĚŘENÍ
Virtual Unit

IDEÁLNÍ PRO VZDĚLÁVACÍ ÚČELY
Připraveno pro přednášení

Virtual unit moduly
A4410

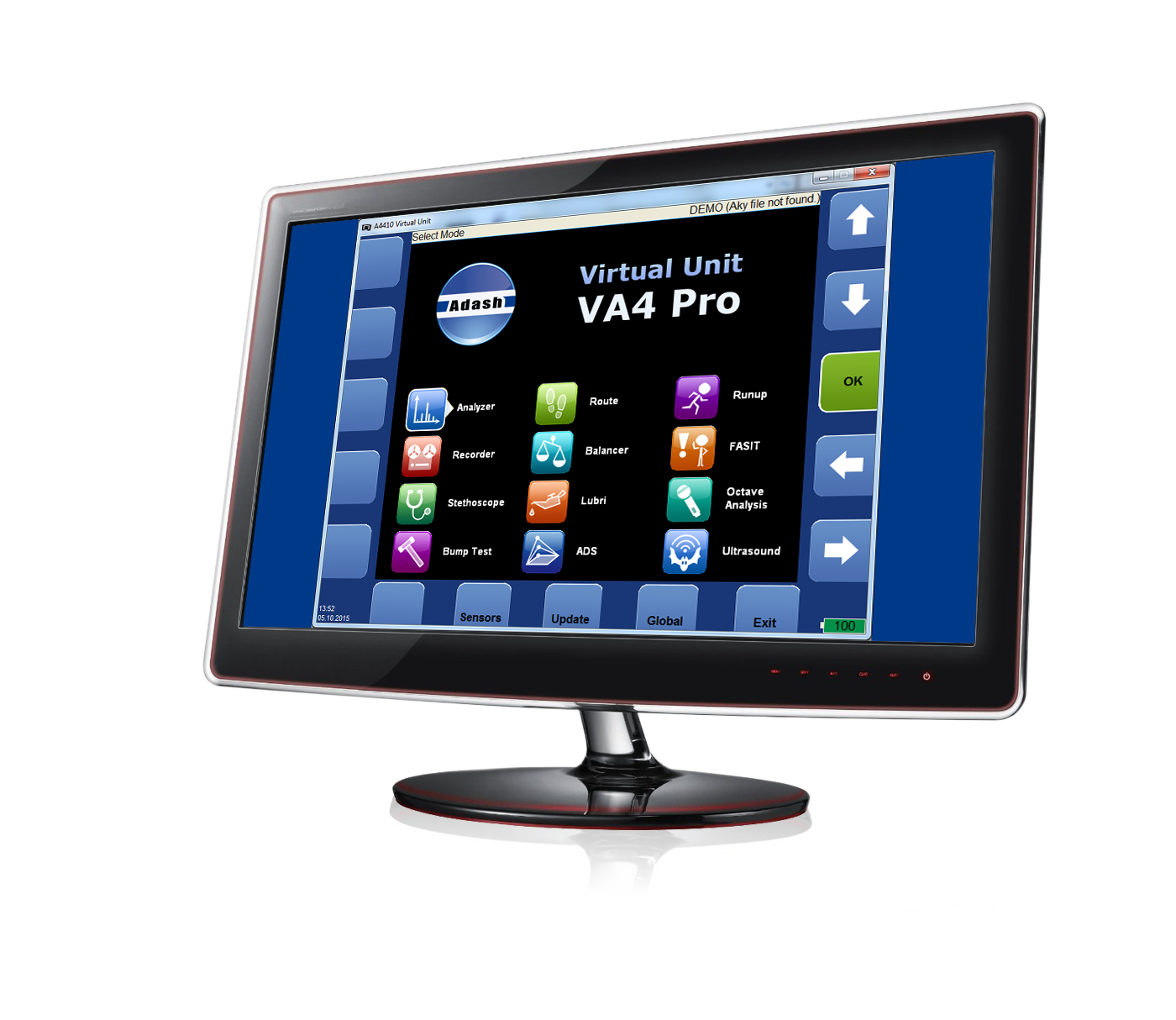

HLAVNÍ MENU – MĚŘÍCÍ MODULY
Analyzátor
Pochůzka
Rozběh
Záznam
Vyvažování
FASIT (Expertní Systém)
Stetoskop
Lubri
Oktávová Analýza
Rázový Test
ADS (Provozní tvary kmitů)
Ultrazvuk

ANALYZÁTOR
Zvolte si typ měření dle Vaších požadavků (od jednodušších typů jako širokopásmové efektivní hodnoty, přes spektrum a časový signál až po pokročilejší měření se snímačem posunutí jako orbita), nastavte si parametry měření (frekvenční rozsah, vzorkování, jednotky, atd.) a měřte všechny požadované hodnoty synchronně.

POCHŮZKA
Modul Pochůzka je vhodný pro častá sběr dat ve Vaší fabrice. Jednoduše si vytvořte pochůzku s měřícími body v softwaru DDS a sbírejte data pravidelně. Naměřená data můžete přenést do softwaru DDS a sledovat tak trendy vibrací.

ROZBĚH
Modul Rozběh je podobný jako Analyzátor, ovšem umožňuje nastavení ukládání dat, zda-li chcete ukládat po každém měření nebo až při změně otáček, apod.

ZÁZNAM
Modul Záznam zaznamenává signál ze snímače, jedná se o surový neupravený signál ze stroje. Dále tento záznam můžete použít pro následné zpracování signálu v počítači. Můžete si signál přehrávat vícekrát a měnit nastavení aplikovaného měření dle potřeby.

VYVAŽOVÁNÍ
Modul Vyvažování umožňuje provozní vyvažování v jedné a ve dvou rovinách.

FASIT
FASIT (Fault Source Identification Tool) je expertní systém pro automatickou detekci poruch strojů:
- detekce nevývahy
- detekce nesouososti
- detekce mechanického uvolnění
- stav ložiska

STETOSKOP
Stále používáte šroubovák k poslechu vibračního signálů z ložisek? Již není třeba. Umístěte snímač vibrací na ložiskový domek a poslouchejte vibrační signál ve sluchátkách. A4400 VA4 umožňuje poslech signálů ze 4 kanálů, stačí přepínat mezi jednotlivými kanály. Je možné upravit hlasitost dle Vašich potřeb.

Lubri
Jedná se o modul pro kontrolu a monitorování procesu mazání ložisek. Modul Lubri meří aktuální stav mazání pomocí hodnoty vibrací a informuje uživatele o tom, zda-li je již ložisko správně domazáno.

OKTÁVOVA ANALÝZA
Oktávova analýza umožňuje měření slyšitelného zvuku. Připojte ICP mikrofon a měřte hladinu zvuku a oktávové spektrum s volitelným rozlišením 1/1, 1/3, 1/12, 1/24.

RÁZOVÝ TEST
Pomocí rázového testu s přístrojem A4400 VA4 Pro a rázovým kladívkem můžete jednoduše zjistit rezonanční frekvence struktury (stroje).

ADS
Modul ADS (Animated deflection shapes) je založený na metodě provozních tvarů kmitů. Tato metoda nám znázorňuje vibrace stroje pomoci animace. Vibrace jsou v průběhu animace zpomaleny na velmi nízkou frekvenci a amplituda pohybu je zvětšena, takže pohyb se stává viditelným pro lidské oko. Můžete tento pohyb animovat přímo v přístroji A4400 VA4 Pro.

ULTRAZVUK
Jedná se o měření zvukových vln neslyšitelných pro lidské ucho – ultrazvuku. Typické použití jsou úniky vzduchu, elektrické jiskření nebo detekce začínající poruchy ložiska
