ZAPOMEŇTE NA OSTATNÍ VYBERTE TO NEJLEPŠÍ

VA5pro

Vibrační analýza
Termokamera
Ultrazvuková detekce

Jsem nabitý funkcemi.

Prozkoumejte nejvýkonnější analyzátor vibrací na trhu.
Využijte všestranný nástroj pro analýzu vašeho stroje.
Vyvažovačka, termovizní kamera, ultrazvuk, rázový test, provozní tvary kmitu, analýza motorových proudů – cokoli si představíte…

Já to cítím…

FFT až 3 276 800 čar

90 KHZ FREKVENČNÍ ROZSAH

ZÁZNAM SIGNÁLU

ŠIROKOPÁSMOVÉ HODNOTY, FREKVENČNÍ ODEZVA, SMAX, ORBITY, CENTERLINE, CEPSTRUM ATD.

…TY TO ZANALYZUJ.

JÁ TO VIDÍM...…

…TAKŽE TO UVIDÍŠ I TY.

JÁ TO SLYŠÍM…

Adash pipe ultrasound Adash gas leakage
4 dB
5 dB
10dB
17dB
20dB
24 dB
45 dB
48 dB

…USLYŠÍŠ TO TAKY.

UMÍM ZESÍLIT SIGNÁL KMITŮ…

machine-ventilator ADS machine ADS machine 2

…A UMÍM TOHO MNOHEM VÍCE.

VA5 moduly

SEN ANALYTIKA VIBRACÍ

VA5

Měřte 4 vibrační signály a 4 procesní veličiny (teplota, tlak atd.) současně s otáčkami synchronně. Připraveno pro tří osý snímač, snímač posunutí, ultrazvukový mikrofon, akustický mikrofon, termovizní kamera, klešťový ampérmetr, stetoskop a další.

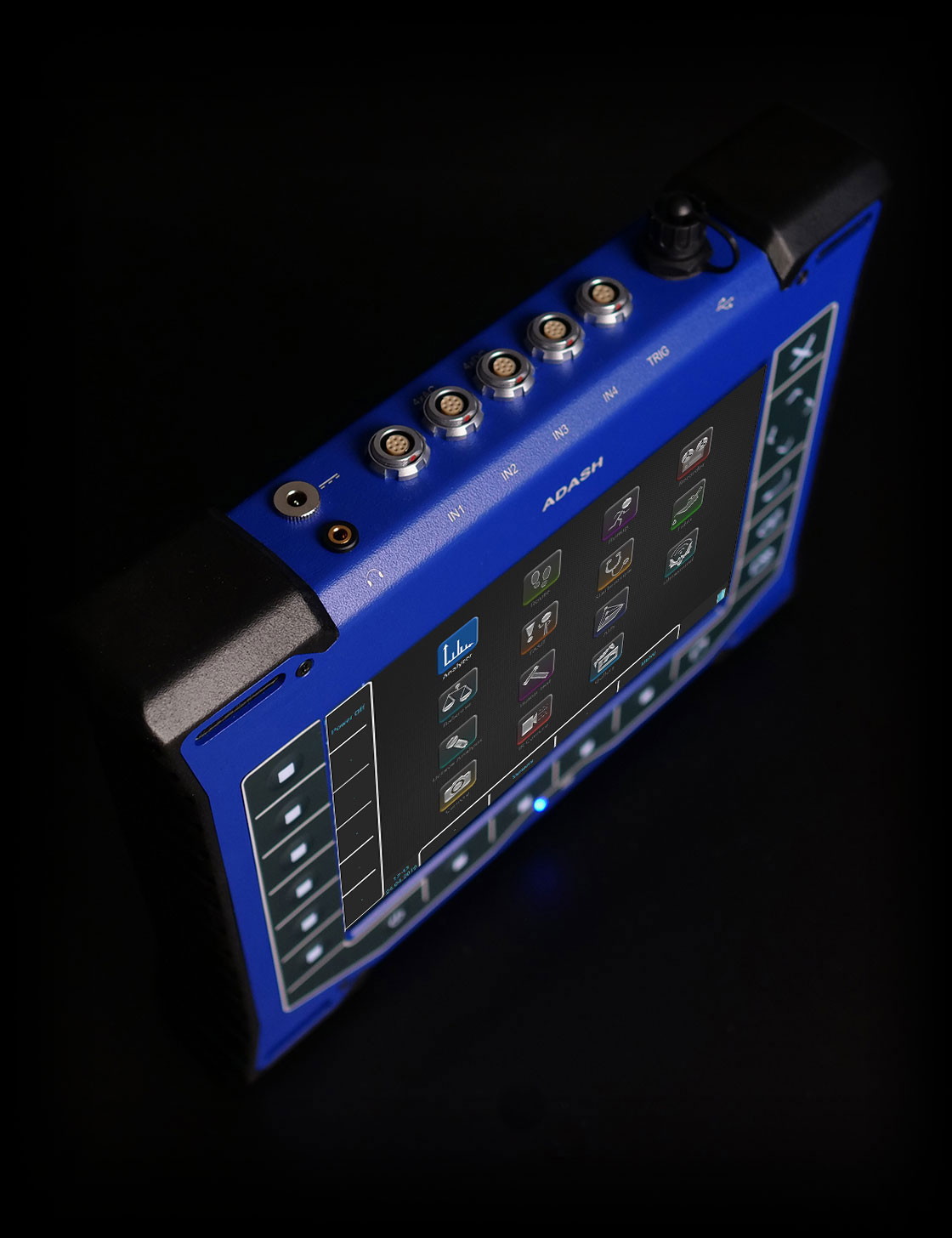

Adash A4500 VA5 top panel

28 LET ZKUŠENOSTÍ FIRMY ADASH

VA5

Analyzujte data přímo u stroje a užijte si velké obrazovky a možnosti různých kurzorů, indikaci ložiskových frekvencí, spektra v kaskádě. Dotyková obrazovka a klávesnice je vím po ruce kdykoli potřebujete.

Adash A4500 VA5 touchscreen

Technické specifikace

VA5 Pro specifikace

Vstupní kanály:
4 AC, ICP® napájení (0/1)
4 DC pro procesní veličiny
1 TACHO pro externí spouštění
Vstupní rozsah:
AC +/- 12 V špička-špička
DC +/- 24V
AD převodník:
24 bitů, 64 bitů zpracování signálu nevyžaduje AutoGain
Dynamický rozsah S/N:
120 dB
Frekvenční rozsah (-3 dB):
maximální rozsah: 0.35 Hz - 90 kHz (1 Ch, 194 kHz vzorkování)
maximální rozsah: 0.35 Hz - 25 kHz (4 Ch, 64 kHz vzorkování)
minimální rozsah: 0.35 Hz - 25 Hz (4 Ch, 64 Hz vzorkování)
Způsob vzorkování:
plně synchronní pro 4 kanály
Rozlišení FFT:
min. 100 čar
max. 3 276 800 čar
Módy měření:
analyzátor - analytická měření
sběrač dat - měření pochůzky
vyvažování - provozní
vyvažování strojů rozběhy / doběhy
rekordér - nahrávání signálu
stetoskop - poslech vibračního signálu
FASIT - expertní systém pro detekci poruch
oktávová analýza - akustická měření
rázový test - bump test
ADS - provozní tvary kmitů
Ultrazvuk
Fotoaparát
Termokamera
Galerie obrázků
Displej:
1125 x 800 bodů
Fotoaparát:
5 MPx, autofocus
Termokamera (volitelné)
384 x 288 pixelů
-10°C ~ 150°C teplotní rozsah
50 mK NETD citlivost
Procesor:
Intel Atom 1.9 GHz
Memory, Route:
64 GB, max. 16 GB pro jednu pochůzku, počet pochůzek je limitován pouze volnou pamětí
Zpracování dat:
FFT v reálném čase
DEMOD - ENVELOPE analýza
ACMT - analýza pomaloběžných ložisek
řádová analýza
uživatelská definice pásem
měření RPM
měření DC (procesních veličin)
měření orbit
Rekordér signálu:
vzorkovací frekvence 64 kHz
4 Ch - spotřeba paměti 3 GB/hod
4 Ch celková doba nahrávání - 20 hod
Triger (spouštění):
manualní, externí, úrovni signálu, časem
spouštění záznamu (rekordu)
změnou otáček, časovým intervalem
Rozhraní:
USB
Provozní teplota:
-10˚C až +50˚C
Napájení:
bateriové - 8 hodin provozu
Pouzdro:
hliníkové odolné
Rozměry a váha:
29,5 x 23 x 4,9 cm, 2 Kg
Jazyky:
Angličtina, Španělština, Němčina, Francouzština, Portugalština, Ruština, Čeština, Maďarština, Polština, Rumunština, Thajština
